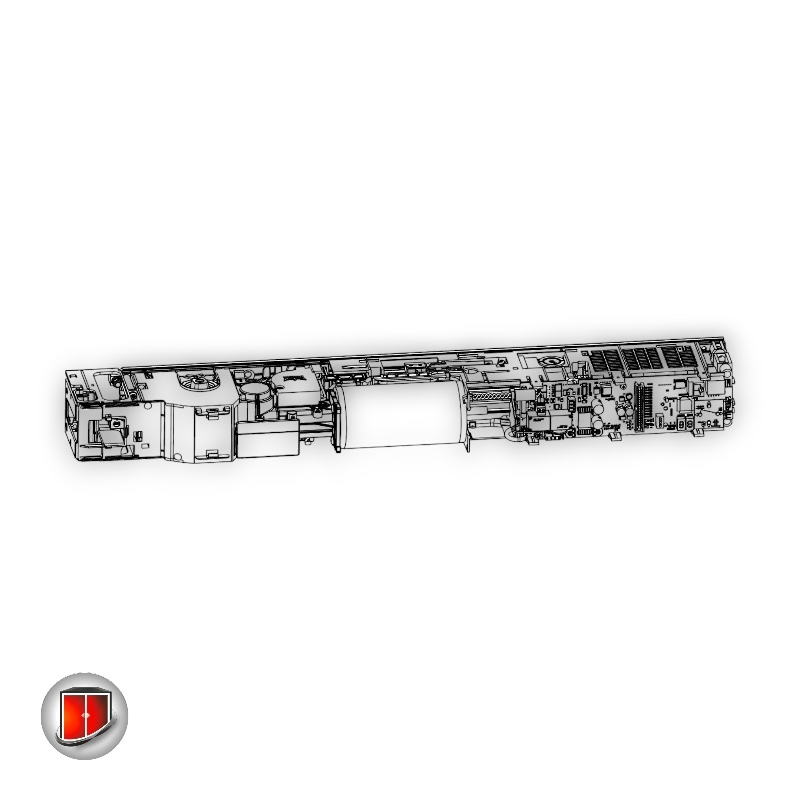

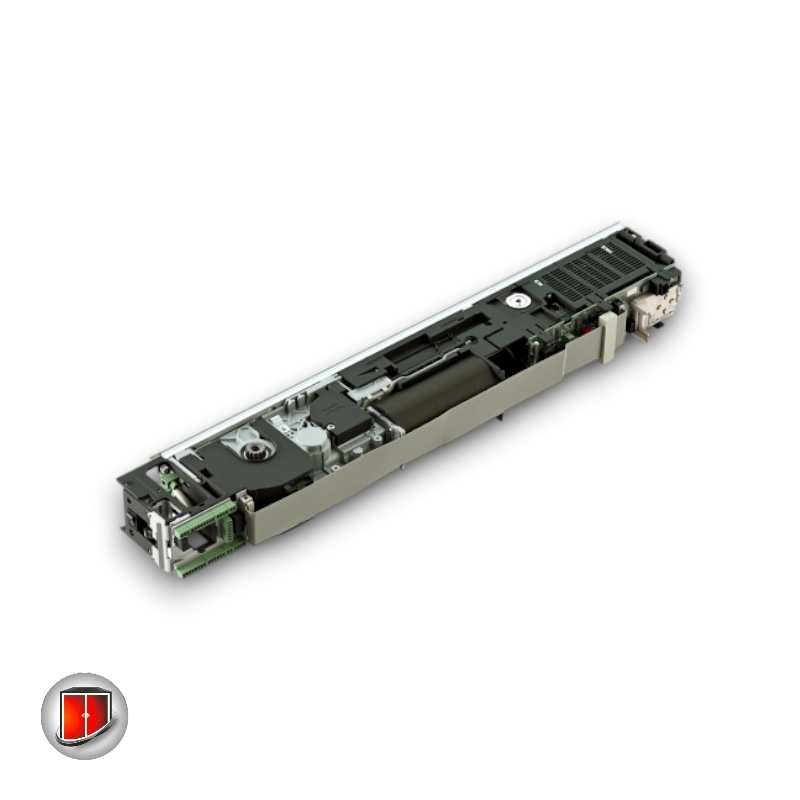

DORMAKABA ED 100 Drehtürantrieb 230 V
Der moderne Dormakaba-Drehtürantrieb ED 100 ist sehr einfach in der Handhabung und dennoch hochflexibel in der Anwendung. Der Antrieb besticht durch kompakte Abmessungen und ist durch seinen modularen Aufbau leicht an die individuellen Bedürfnisse der Einbausituation anpassbar. Der ED100 zeichnet sich durch seine Stärke im Betrieb aus und ist dennoch so geräuscharm, dass man ihn kaum wahrnimmt. Das Steuerungssystem ist sehr modern und darauf ausgelegt sich an die Nutzerbedürfnisse anzupassen und wechselhafte Bedingungen im Umfeld auszugleichen, was eine sehr hohe Anlagenverfügbarkeit ermöglicht. Zusätzlich verfügt der ED 100 Antrieb über ein Temperatur Management Programm sowie über Initial Drive Control, wodurch die Lebensdauer durch vermiedene Überlastungen (z.B. durch schwergängige Türen und Vandalismus) deutlich verlängert werden kann. Insgesamt betrachtet bietet der ED 100 Drehtürantrieb ein sehr gut durchdachtes System, angefangen bei der Montage bis hin zur Inbetriebnahme.
Eigenschaften
- elektromechanisch
- für DIN-linke und DIN-rechte Türen
- Schliesskraft EN 2-4
- Niedrigenergieantrieb mit Öffnung- und Schliessgeschwindigkeit je nach Türflügelgewicht bis max. 27°/s, modular aufrüstbar über Upgrade Cards
- durch Aufrüstung erreichbare Öffnung- und Schliessgeschwindigkeit max. 50°/s
- Schutzart IP 20 nach DIN EN 60529 und DIN 40 050 Teil 9
Produktmerkmale
- Geeignet für den Einsatz an normalen Türen bis zu 1100 mm Breite oder 160 kg Gewicht
- Selbstschließend für den Einsatz an Brandschutztüren bis 1100 mm Breite
- Lange Lebensdauer durch das integrierte Temperatur Management Programm
- Als Öffnungsunterstützung oder vollautomatischer Antrieb einsetzbar
- Für einflügelige und zweiflügelige Türen geeignet, auch teilautomatisiert als ED ESR ½
- Zuverlässig auch bei besonders tiefen Temperaturen
- Windlastregelung im Automatik Modus aktivierbar
Einsatzbedingungen
| Umgebungstemperatur |
-15 bis +50 °C |
| Nur für trockene Räume |
rel. Luftfeuchtigkeit max. 93 % nicht kondensierend |
| Spannungsversorgung |
230 V AC 50 Hz +/– 10 % |
| Schutzart |
IP 20 |
Technische Daten ED 100
| Max. Leistungsaufnahme |
120 Watt |
| Schliesskraft EN 1154 |
EN 2 – 4 stufenlos einstellbar |
| Max. Türflügelgewicht bis 300 mm Sturztiefe |
160 kg abhängig von der Türbreite |
| Türflügelbreite |
700 – 1.100 mm |
| Öffnungsgeschwindigkeit 0 – 90° |
4** – 12 Sekunden |
| Schliessgeschwindigkeit 90 – 0° |
5** – 21 Sekunden |
| mögliche Achsverlängerungen |
20/30/60 mm |
| Sturztiefe Gleitschiene |
+/– 30 mm |
| Sturztiefe Gleitschiene CPD |
30 – 60 mm |
| Sturztiefe Normalgestänge |
0 – 300 mm |
Abhängig vom Türflügelgewicht automatisch begrenzt gemäss der EN 16005 oder DIN 18650, BS 7036-4 und ANSI 156.19 bei Betriebsart Low-Energy. Max. Geschwindigkeiten werden nur bei Betriebsart Full-Energy, einem geringen Türflügelgewicht und einem gelernten Öffnungswinkel von min. 95° erreicht.
Türgewichtsrechner > Bestimmen Sie über das Dormakaba-Berechnungstool den Funktionsbereich des ED 100 Antriebs.
Windlastenberechnung > Bestimmen Sie hier den Funktionsbereich der ED 100 und ED 250-Antriebe über Ihre individuelle Eingaben.
Sicherheitsbewusstes Arbeiten
- Den Arbeitsplatz gegen unbefugtes Betreten sichern.
- Den Schwenkbereich langer Anlagenteile beachten.
- Die Haube/Antriebsverkleidungen gegen Herunterfallen sichern.
- Vor Arbeiten an der elektrischen Anlage die Spannungszufuhr (Netz und Akkumulator) unterbrechen und die Spannungsfreiheit prüfen. Bei Verwendung einer unterbrechungsfreien Stromversorgung (USV) ist die Anlage auch bei netzseitiger Freischaltung unter Spannung.
- Verletzungsgefahr bei geöffnetem Antrieb durch bewegte Teile (Einziehen von Haaren, Kleidungsstücken, ...).
- Verletzungsgefahr durch nicht gesicherte Quetsch-, Stoß-, Scher- und Einzugstellen.
- Verletzungsgefahr durch scharfe Kanten im Antrieb.
- Verletzungsgefahr durch Glasbruch.
Alle Angaben sind Herstellerangaben, ohne Gewähr. Änderungen, Irrtümer und Druckfehler vorbehalten. Produktdarstellungen können vom Original abweichen Bildquelle: ©Türautomatik24 GmbH
